Настенный 19" шкаф TWB-FC

  • Обеспечивает монтаж оборудования по стандарту 19"
  • Используется для настенного монтажа внутри помещений
  • Модификация шкафа TWB-FC имеет возможность напольной установки на ножках
  • Ввод кабелей возможен через нижнюю и верхнюю панели
  • В верхней панели можно установить вентиляторный модуль
  • Предусмотрены легкоудаляемые (выламываемые) заглушки
    для установки панелей с кабельными вводами и вентилятора
  • Два варианта двери – стеклянная или сплошная металлическая
  • Дверь оснащена цилиндрическим замком и поворотной ручкой *
  • Возможна левосторонняя или правосторонняя навеска двери
  • Удобное открывание передней двери под углом более 180°
  • Съемные боковые панели на двух защелках и с замком
  • В комплект входит один щеточный кабельный ввод
  • Имеется две пары (4 шт.) 19" монтажных профилей
  • Монтажные уголки для поддержки оборудования
  • Сборная конструкция, простой и быстрый монтаж
  • Поставка в разобранном виде в плоской упаковке

______________
* Поворотная ручка имеется только у модели со стеклянной передней дверью;
в случае металлической передней двери предусмотрен только замок (без ручки)


Под заказ руб
В корзину В корзине
Задать вопрос
    Особенности и преимущества

Новая конструкция крыши
  • Предусмотрены легкоудаляемые (выламываемые) заглушки для установки панелей для ввода кабелей и вентиляторного модуля

Два варианта исполнения двери
  • Стеклянная передняя дверь (GP) обеспечивает удобный обзор установленного оборудования
  • Сплошная металлическая дверь (SR) защищает от несанкционированного доступа и механических повреждений

Универсальные размеры отверстий
  • При необходимости вместо вентилятора в верхней панели можно установить два щеточных кабельных ввода

Щеточный кабельный ввод
  • Стандартной комплектацией предусмотрен один щеточ¬ный кабельный ввод – для установки на выбор в верхнюю или нижнюю панель

Удобное подключение заземления
  • Вместо винтовых соединений заземление подключается при помощи разъемных соединителей, которые очень удобно отключать и подключать во время установки и обслуживания оборудования

Монтажные и горизонтальные профили
  • В комплект входит две пары (4 шт.) вертикальных направляющих (19" монтажных профилей), положение которых можно регулировать по глубине внутри шкафа для установки различного сетевого оборудования и полок
  • Предусмотрены также горизонтальные профили (опорные уголки) для фиксации пучков кабелей или поддержки оборудования, установленного в шкафу

Сборно-разборная конструкция
  • Поставка в разобранном виде в двух плоских картонных коробках
  • Простая и быстрая сборка одним человеком за 10-20 минут

Совместимые аксессуары
  • К новой серии TWB подходят аксессуары от шкафов TWFS, такие как полки, вертикальные и горизонтальные профили


Характеристики и материалы

Два варианта исполнения передней двери
  • GP – передняя дверь стеклянная с перфорацией по бокам
  • SR – передняя дверь сплошная металлическая

Стандартные размеры
  • Высота: 4-22U (278-1086 мм)
  • Ширина: 600 мм (монтаж 19")
  • Глубина: 450, 600 мм

Степень защиты
  • IP20

Допустимая статическая нагрузка
  • 40 кг

Материалы
  • Холоднокатаная сталь (SPCC)
  • Закаленное стекло толщиной 4,7 мм (в случае стеклянной передней двери)
  • Толщина стальных компонентов: каркас, поперечная рейка, нижняя панель, задняя панель – 1,2 мм; передняя дверь, боковые панели, верхняя панель, горизонтальный монтажный профиль – 1,5 мм; 19" монтажный профиль – 2,0 мм

Отделка поверхности
  • Монтажные профили: оцинковано-хромированные
  • Другие элементы: порошковая краска черного цвета (RAL 9004)
  • Серый цвет – по заказу

Совместимый вентиляторный модуль
  • В верхнюю панель можно установить универсальный вентиляторный модуль TFAT-T2FM-RAL9004 (приобретается отдельно; одинаково подходит как для настенных шкафов TWB, так и ко всем габаритным моделям напольных шкафов TTC2)

Стандартная комплектация
  • Сборный каркас (из боковых рам каркаса (2 шт.) и поперечных реек (4 шт.))
  • Верхняя и нижняя панели каркаса (крыша и пол)
  • Передняя дверь в комплекте с замком
  • Поворотная ручка передней двери – только в случае стеклянной двери
  • Съемные боковые панели (2 шт.)
  • 19" монтажные профили (4 шт.)
  • Горизонтальные монтажные профили (2 шт. 4-12U/ 4 шт. 15-18U/ 6 шт. 22U)
  • Регулируемые ножки (4 шт.)
  • Щеточный кабельный ввод (1 шт.) – для установки в верхнюю или нижнюю панель
  • Комплект заземления (6 шт.) – кабели, винты, гайки, шайбы; шина заземления заказывается отдельно
  • Крепежный комплект (винты, гайки)
  • Панель для настенного монтажа

______________
Компания Hyperline оставляет за собой право вносить изменения в упаковку и комплектацию без предварительного уведомления.
Возможные изменения, в зависимости от поставки, являются незначительными и не влияют на технические характеристики изделия.

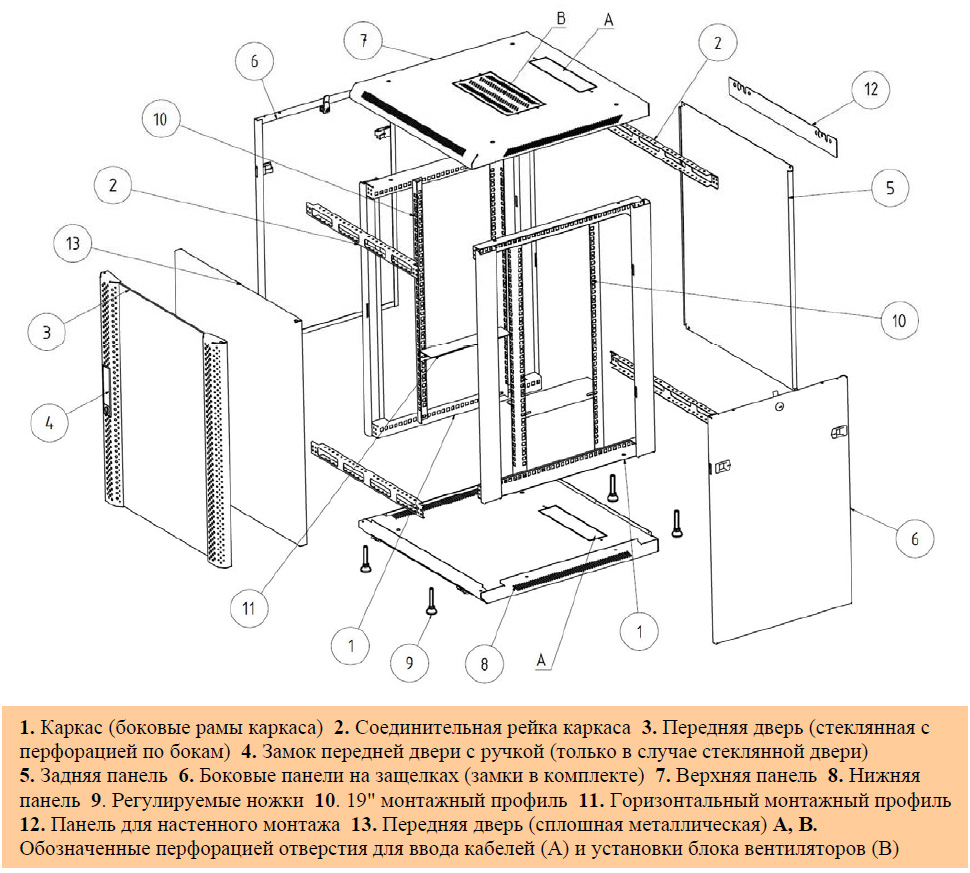

Конструкция

Сборно-разборная конструкция (каркас из 2 боковых рам и 4 соединительных реек). Шкаф оснащен двумя парами (4 шт.) 19" монтажных профилей, закрепляемых к каркасу и предназначенных для монтажа 19-дюймового оборудования. Положение 19" монтажных профилей можно выбрать на любой глубине внутри шкафа, после чего зафиксировать их. Шкаф оснащен регулируемыми ножками (4 шт.), которые позволяют осуществлять наполь- ную установку.

Обратите внимание при сборке

1. При сборке каркаса (когда боковые рамы соединяются при помощи реек) – все винты затяните с необходимым усилием до конца, чтобы конструкция имела достаточную жесткость.

2. Далее к собранному каркасу прикрепите верхнюю, нижнюю и заднюю панели. Обратите внимание, что на данном этапе затягивать винты до конца не следует,
так как в дальнейшем может понадобиться незначительная регулировка положения боковых панелей.

3. Установите боковые панели. Отрегулируйте со всех сторон боковых панелей необходимые зазоры, чтобы они устанавливались и снимались без затруднений. После регулировки положения боковых панелей, приступайте к затяжке винтов на нижней, верхней и задней панелях.

4. После установки двери на подпружиненные петли, пластину язычка замка может понадобиться немного подогнуть, чтобы он точно входил в зацепление с каркасом.







Сводная таблица моделей

Партномер1 Полезная высота Ширина,мм Глубина, мм Высота, мм Общий размер
упаковки, мм
Ном. объем
упаковки, м3
габаритная полезная2
TWB-FC-1245-XX-RAL9004
12U 600 450 275 650 665x515x685 0,2346
TWB-FC-1266-XX-RAL9004 600 425 665x665x685 0,3029
TWB-FC-1545-XX-RAL9004 15U 600 450 275 775 665x515x810 0,2774
TWB-FC-1566-XX-RAL9004 600 425 665x665x810 0,3582
TWB-FC-1845-XX-RAL9004 18U 600 450 275 908 665x515x945 0,3236
TWB-FC-1866-XX-RAL9004 600 425 665x665x945 0,4179
TWB-FC-2245-XX-RAL9004 22U 600 450 275 1086 665x515x1122 0,3842
TWB-FC-2266-XX-RAL9004 600 425 665x665x1122 0,4962


1) Стандартный цвет: черный RAL9004; цвет по заказу: светло-серый RAL7035
    XX – вариант исполнения передней двери:
          GP – передняя дверь стеклянная с перфорацией по бокам
          SR – передняя дверь сплошная металлическая
2) Максимальное расстояние между передними и задними 19'' монтажными профилями

По заказу доступны также другие варианты размеров и исполнения дверей

Пример заказа
Партномер
Описание
TWB-FC-1245-GP-RAL9004 Шкаф настенный 19'', 12U, 650х600х450 (ВхШхГ), передняя стеклянная дверь с перфорацией по бокам, ручка с замком, с возможностью установки на ножки, цвет черный (RAL 9004) (в разобранном виде)
TWB-FC-2266-SR-RAL9004 Шкаф настенный 19'', 22U, 1086х600х600 (ВхШхГ), передняя сплошная металлическая дверь с замком, с возможностью установки на ножки, цвет черный (RAL 9004) (в разобранном виде)

Сведения об упаковке

Шкафы серии TWB-FC поставляются в разобранном виде в двух плоских картонных коробках.
