Модуль вентиляторный потолочный с 2 вентиляторами для установки в шкафы серий TTC2, TTB и TWB
  • Устанавливается в верхней панели шкафов TTC2, TTB/TTBR, TWB
  • Подходит для различных мест установки, требующих вентиляции
  • Простое крепление снаружи шкафа при помощи четырех винтов
  • Кабель питания с вилкой IEC 60320 C13 заказывается отдельно
В корзину В корзине
Задать вопрос
Модуль вентиляторный с двумя вентиляторами серии TFAB-T2FR предназначен для установки в 19-дюймовые монтажные конструктивы, такие как телекоммуникационные/ серверные шкафы напольного или настенного варианта монтажа. Используется для установки в подготовленные отверстия в крыше или в основании шкафа в соответствии с таблицей совместимости; устанавливается после удаления выламываемых заглушек или вместо штатных фальшпанелей-заглушек; крепление производится четырьмя винтами. Изделие можно также устанавливать в другие места, подготовленные согласно размерам вентиляторного модуля, где требуется организовать вентиляцию оборудования.

Вентиляторный модуль для TTC2, TTB и TWB


    Основные параметры

  • Количество вентиляторов: 2 шт.
  • Температура эксплуатации: 0°С - 80°С
  • Напряжение питания: 220 В (50-60 Гц)
  • Входной разъем питания: IEC 60320 C14
  • Монтажный размер под винты (шпильки): 283х65 мм
  • Габаритные размеры корпуса (ШхВхГ): 297х130х41 мм


Возможность установки вентиляторных модулей в шкафах TTB (TTBR), TTC2, TWB

Модель совместимого
вентиляторного модуля
Габаритные
размеры, мм
Цвет Возможное место
установки в шкафу
Совместимая серия шкафов (по глубине, мм)
TTB / TTBR TTC2 TWB
600 800 1000 1200 600 800 1000 1200 450 600
Максимальное число устанавливаемых модулей, шт.
TFAB-T2FR-RAL9004 297х130х41 черный Верхняя панель (крыша)
2 3 3 4 1 2 3 3 1 1
Нижняя панель (пол) 2 3 3 4



Материал
  • Корпус: холоднокатаная сталь 1,2 мм

Отделка поверхности

  • Порошковая краска черного цвета RAL 9004
  • Серый цвет – по заказу

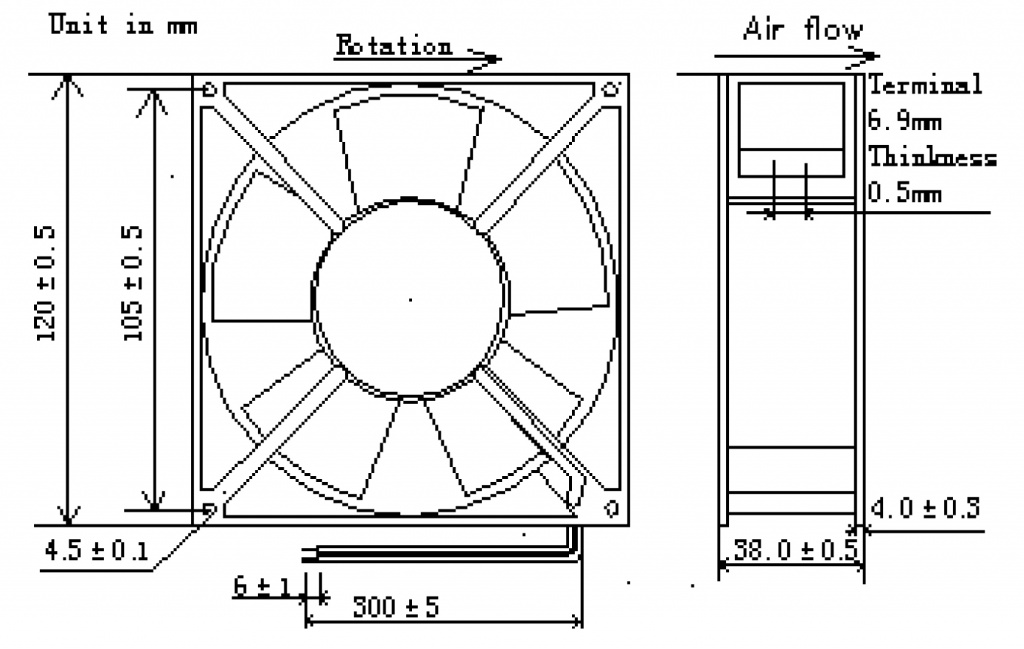

Чертеж





Технические характеристики применяемых в изделии вентиляторов

Параметр Стандартный вентилятор (1 шт.)
Напряжение питания 220 В ~
Частота сети питания 50-60 Гц
Номинальная мощность 12 Вт (14 Вт макс.)
Номинальный ток 0,06 ± 0,01 А
Скорость вращения 1700 ± 10% об/мин.
Статическое давление 37 Па (3,8 мм H2O)
Уровень шума (звуковое давление) 36 дБ(А)*
Объем воздушного потока 100 м3/час (59 фут3/мин.)
Минимальный срок службы 30 000 часов (при 25°С)
Габаритные размеры 120х120х38 мм
Вес вентилятора 500 г


____________________________________
* По индивидуальному заказу в изделие производителем могут устанавливаться вентиляторы с пониженным уровнем шума


Электрическая безопасность:

  • Защита двигателя: дистанционная защита полного сопротивления
  • Испытательное напряжение: 1500 В (50 Гц)/ 5 мА/ 1 мин.
  • Сопротивление изоляции: 100 МОм (при 500 В –)
  • Класс изоляции обмотки двигателя: Class E


Конструкция и материалы

  • Механизм вращения: подшипник качения
  • Статор и ротор: кремнистая сталь
  • Лопасти: полибутилентерефталат (PBT-PV33%)
  • Каркас: алюминиевый сплав (ADC12)

Информация для заказа
Партномер


Описание


TFAB-T2FR-RAL9004
Модуль вентиляторный потолочный с 2-мя вентиляторами для установки в шкафы серий TTC2, TTB и TWB,
с подшипниками и крепежными элементами, без кабеля питания, цвет черный (RAL 9004SN)


Характеристики

Бренд Hyperline
Тип Потолочный
