Бокс оптический 19" на 6-12 дуплексных SC проходных адаптеров (c КДЗС, без пигтейлов и проходных адаптеров)

Бокс оптический 19" на 6-12 дуплексных SC проходных адаптеров (c КДЗС, без пигтейлов и проходных адаптеров)
  • Устанавливается в 19" шкафы, стойки, кронштейны
  • Организация узлов коммутации оптических сетей
  • Подключение входящих кабелей к оборудованию
  • Для адаптеров типа duplex SC (DSC и DLC, DST/DFC)
В корзину В корзине
Задать вопрос

Боксы оптические универсальные серии FO-19BOX устанавливаются в 19" конструктивы (шкафы, открытые стойки, кронштейны). Высота корпуса составляет 1U (44 мм). На тыльной стороне корпуса изделия имеется 2 овальных отверстия (60х23 мм) для ввода кабелей. На передней стороне имеется горизонтальная поддерживающая полка для зашиты подключаемых соединительных шнуров (патч-кордов), в которой по бокам также имеется 2 овальных отверстия (60х23 мм) для отвода соединительных шнуров.

Бокс имеет металлический корпус; для крепления в 19" конструктиве предусмотрены съемные кронштейны. В комплекте имеются съемные планки (панели) размером 67х35 мм для установки проходных адаптеров; сплайс-кассеты для организации волокон с держателем (ложементом) для 12 КДЗС; организаторы для укладки запасов кабеля; защитные гильзы для волокон (КДЗС). Съемные планки (панели) под адаптеры крепятся на лицевой панели корпуса. Данные боксы поставляются без пигтейлов и проходных адаптеров.


Варианты исполнения боксов FO-19BOX:

  • FO-19BOX-12SC – для 6 адаптеров (2 панели под адаптеры + 2 заглушки)
  • FO-19BOX-24SC – для 12 адаптеров (4 панели под адаптеры)

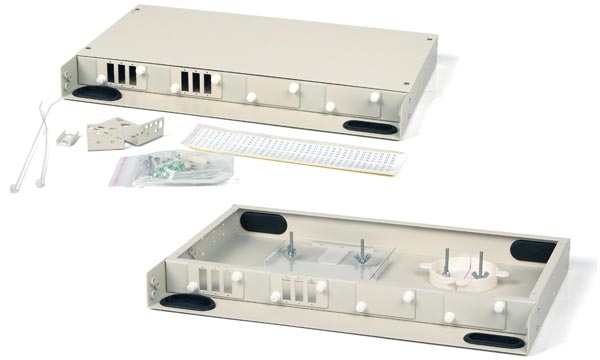

FO-19BOX-12SC
Бокс оптический 19" на 6 дуплексных проходных адаптеров (c КДЗС, без пигтейлов и проходных адаптеров). Размеры: 431x270x43,5 мм

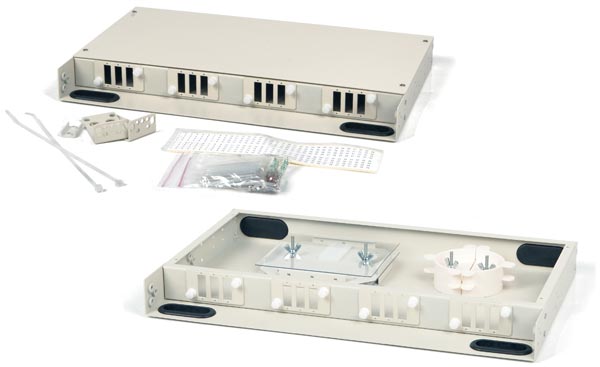

FO-19BOX-24SC
Бокс оптический 19" на 12 дуплексных проходных адаптеров (c КДЗС, без пигтейлов и проходных адаптеров). Размеры: 431x270x43,5 мм




19-дюймовые – серия FO-19BOX


    Особенности и преимущества
  • Планки (панели) 67х35 мм для установки адаптеров
  • Каждая съемная планка рассчитана на установку 3 портов
  • Подходит для адаптеров типа duplex SC (DSC и DLC, DST/DFC)
  • В комплекте сплайс-кассеты с держателями для 12 КДЗС
  • Имеются организаторы для укладки запасов кабеля
  • Поставляется без пигтейлов и адаптеров

Материал изделия

  • Корпус: листовая сталь 1,0 мм
  • Отделка поверхности: порошковая краска серого цвета (GY)

Условия эксплуатации

  • Рабочая температура: от -40°С до +60°С
  • Относительная влажность воздуха: до 85% (при +25°С)
  • Атмосферное давление: от 84 кПа до 106 кПа



Партномер Размеры корпуса Размер и число кабельных вводов Варианты устанавливаемых проходных адаптеров2 Цвет корпуса
Высота Габариты1 (с кронштейнами) (ШхГхВ), мм Тип Макс. кол-во
FO-19BOX-12SC 1U 431(484)х270х44 60х23 мм 2 шт. duplex SC (DSC и DLC, DST/DFC) 6 серый
FO-19BOX-24SC 12
________________

1) В скобках указана ширина с учетом кронштейнов
2) Проходные адаптеры заказываются отдельно


Устанавливаемые сплайс-кассеты и комплектация корпуса оптического бокса

Партномер Сплайс-кассеты и планки (панели) под адаптеры,
входящие в комплект поставки оптического бокса, шт.
Кассета с держателем (ложементом) для 12 КДЗС Крышка кассеты Организатор для кабеля Планка (панель) для 3 адаптеров DSC Панель-заглушка
FO-19BOX-12SC 1 1 1 2 2
FO-19BOX-24SC 2 2 2 4


Информация для заказа
Партномер
Описание
FO-19BOX-12SC
Бокс оптический 19" на 6 дуплексных SC проходных адаптеров со сплайс-пластиной (c КДЗС, без пигтейлов и проходных адаптеров)
FO-19BOX-24SC
Бокс оптический 19" на 12 дуплексных SC проходных адаптеров со сплайс-пластиной (c КДЗС, без пигтейлов и проходных адаптеров)


Характеристики

Бренд Hyperline
Тип Оптический
Размер 431x270x43,5 мм

Документы

Паспорт Размер: 144.3 Кб
