Кабель витая пара (FTP), 24/48/100 пар, категория 5e, solid, PVC

Кабель витая пара (FTP), 24/48/100 пар, категория 5e, solid, PVC
  • Экран F/UTP: общий из алюминиевой фольги
  • Доступны исполнения кабеля на 24 / 48 / 100 пар
  • Содержит 4-парные кабели под общей внешней оболочкой
  • Передача сигналов 1 GbE (90 м) на частоте до 100 МГц
  • Внешняя оболочка ПВХ(-нг) по стандарту IEC 60332-1
  • Однопроволочные жилы: 0,51 мм (24 AWG)
В корзину В корзине
Задать вопрос







Многопарный кабель категории 5е, соответствующий стандартам ANSI/TIA/EIA-568С.2 и ISO/IEC 11801.

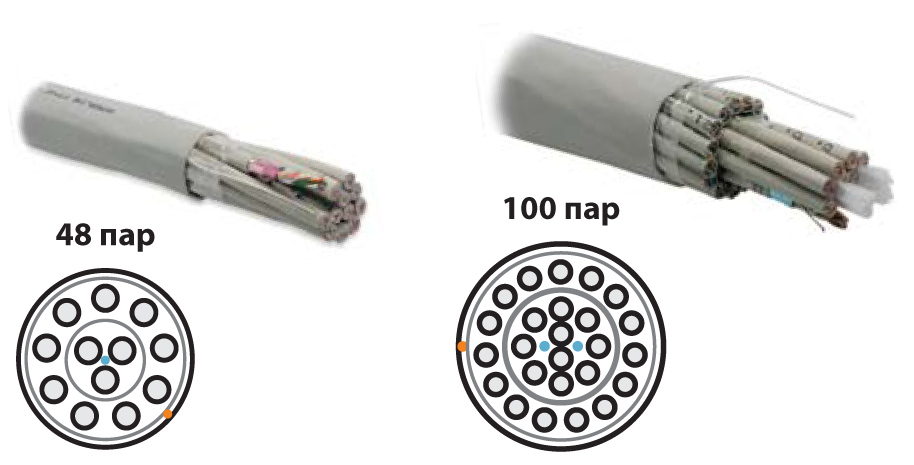

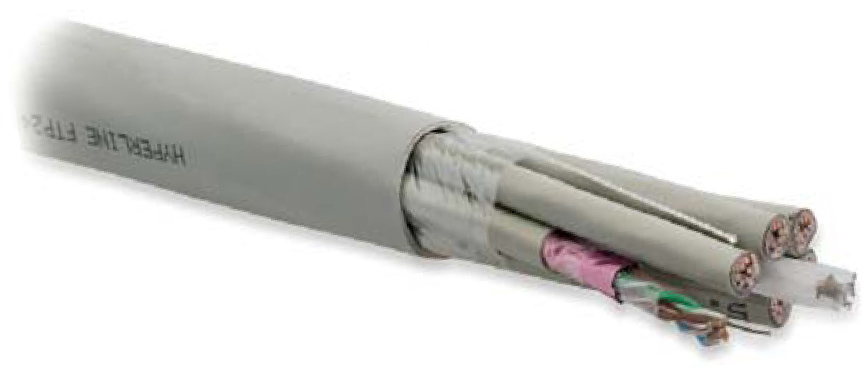

Кабель состоит из 6/12/25 FTP пучков по 4 витые пары в каждом. Каждый пучок изолирован экраном из фольги. Снаружи кабель покрыт PVC (поливинилхлорид) оболочкой светло-серого цвета.
Кабель предназначен для прокладки внутри помещений.


F/UTP, 24 AWG, 24/48/100 пар, PVC

  • Экран F/UTP: общий из алюминиевой фольги
  • Доступны исполнения кабеля на 24 / 48 / 100 пар
  • Содержит 4-парные кабели под общей внешней оболочкой
  • Передача сигналов 1 GbE (90 м) на частоте до 100 МГц
  • Внешняя оболочка ПВХ(-нг) по стандарту IEC 60332-1
  • Однопроволочные жилы: 0,51 мм (24 AWG)




Информация для заказа
Партномер Описание Упаковка, м
FUTP  -C5E-S24-IN-PVC-  -
(FTP24-C5e-SOLID-INDOOR
FTP48-C5e-SOLID-INDOOR
FTP100-C5e-SOLID-INDOOR)
Кабель витая пара, экранированная (F/UTP), категория 5e; 24, 48, 100 пар (24 AWG), одножильный (solid), центральный силовой элемент, каждый 4-х парник: экран – фольга и PVC оболочка, PVC 500

 Число витых пар:
24, 48, 100.

 Цвет кабеля:
стандартный цвет
Для заказа других цветов кабеля свяжитесь с отделом продаж.





 Длина кабеля.
При заказе целой упаковки укажите стандартный метраж. Для заказа отреза кабеля оставьте поле пустым.

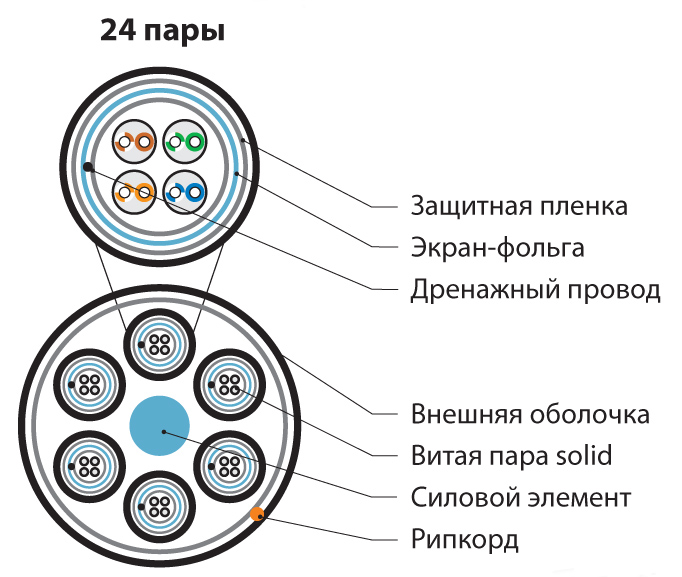

Материалы и конструкция

Проводник Электролитическая медь, однопроволочный
Изоляция жил Полиэтилен высокой плотности (HDPE)
Защитная пленка Полиэстерная лента, спиральная намотка
Экран-фольга Общий: алюминизированная полиэстерная пленка
Дренажный провод Луженая медь, однопроволочный
Внутренняя оболочка Поливинилхлорид, не распространяющий горение (PVC)
Внешняя оболочка Поливинилхлорид, не распространяющий горение (PVC)


Технические характеристики

Число витых пар 24, 48, 100 пар
Диаметр проводника (жилы) 0,51 мм (24 AWG)
Номинальное сечение жилы 0,205 мм2
Диаметр жилы по изоляции 0,9 ± 0,02 мм
Диаметр дренажного провода 0,51 ± 0,01 мм
Диаметр внутреннего кабеля 5,4 ± 0,2 мм
Макс. растягивающее усилие 250 Н
Мин. радиус изгиба 20 Ø
Температура эксплуатации -20°С – +60°С

  24 пары 48 пар 100 пар
Толщина внешней оболочки 0,8 мм 1,0 мм 1,2 мм
Внешний диаметр кабеля (ном.) 20,0 мм 27,6 мм 35,5 мм
Вес 1 км кабеля (ном.) 320 кг 655 кг 1050 кг


Электрические характеристики

Диапазон частот 1–100 МГц
Волновое сопротивление 100 ± 15 Ом
Электр. сопротивление жилы (при 20°С) 95 Ом/км
Омическая асимметрия жил в паре ≤ 5%
Сопротивление изоляции жил ≥ 5 ГОм·км
Электрическая емкость рабочей пары ≤ 56 пФ/м
Скорость распространения сигнала ≥ 65%
Асимметрия задержки сигнала ≤ 35 нс/100 м

Характеристики

Бренд Hyperline
Тип F/UTP
