Кабель экранированная витая пара FTP (F/UTP), категория 5, 12/16/24 пар (по 4 пары в оболочке LSZH), 24 AWG, одножильный (solid), для внутренней прокладки, LSZH

Кабель экранированная витая пара FTP (F/UTP), категория 5, 12/16/24 пар (по 4 пары в оболочке LSZH), 24 AWG, одножильный (solid), для внутренней прокладки, LSZH
  • Экран F/UTP: общий из алюминиевой фольги
  • Доступны исполнения кабеля на 12 / 16 / 24 пары
  • Содержит 4-парные кабели под общей внешней оболочкой
  • Передача сигналов 100 Мбит/с (90 м) на частоте до 100 МГц
  • Безопасная безгалогенная оболочка LSZH (нг-HF)
  • Однопроволочные жилы: 0,51 мм (24 AWG)
В корзину В корзине
Задать вопрос



F/UTP, 24 AWG, 12/16/24 пар в модулях по 4 пары, LSZH


Внутри помещений. Построение магистральной и горизонтальной подсистем СКС категории 5 в условиях повышенных электромагнитных помех. Передача сигналов 100 Мбит/с на частоте до 100 МГц


Поддерживаемые приложения
10–100 Мбит/с Ethernet (10BASE-T, Fast 100BASE-TX), ATM-622 Мбит/с, 100VG-AnyLAN, Token Ring, другие приложения кабельных систем категории 5





Информация для заказа
Партномер Описание Упаковка, м
FUTP  W-C5-S24-IN-LSZH-  -
(FTP12W-C5-SOLID-IN-LSZH
FTP16W-C5-SOLID-IN-LSZH
FTP24W-C5-SOLID-IN-LSZH)
Кабель витая пара, экранированная (F/UTP), категория 5; 12, 16, 24 пары (24 AWG), одножильный (solid), каждый 4-х парник: экран – фольга, LSZH оболочка, LSZH нг(C)-HF 500

 Число витых пар:
12, 16, 24.

 Цвет кабеля:
стандартный цвет
Для заказа других цветов кабеля свяжитесь с отделом продаж.





 Длина кабеля.
При заказе целой упаковки укажите стандартный метраж. Для заказа отреза кабеля оставьте поле пустым.

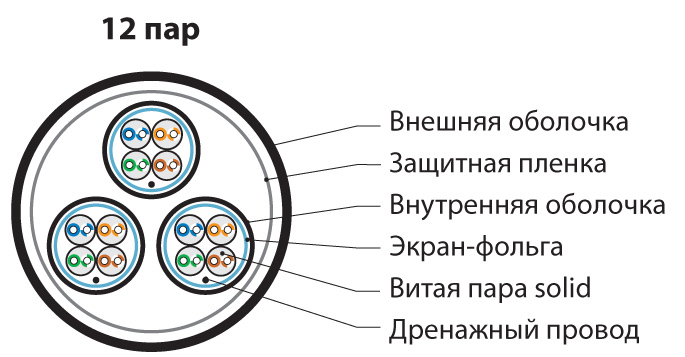

Материалы и конструкция

Проводник Электролитическая медь, однопроволочный
Изоляция жил Полиэтилен высокой плотности (HDPE)
Экран-фольга Общий: алюминизированная полиэстерная пленка
Дренажный провод Луженая медь, однопроволочный
Внутренняя оболочка Малодымный безгалогенный компаунд, не распространяющий горение (LSZH)
Защитная пленка Полиэстерная лента, спиральная намотка
Внешняя оболочка Малодымный безгалогенный компаунд, не распространяющий горение (LSZH)


Технические характеристики

Число витых пар 12, 16, 24 пары
Диаметр проводника (жилы) 0,51 мм (24 AWG)
Номинальное сечение жилы 0,205 мм2
Диаметр жилы по изоляции 0,93 ± 0,02 мм
Диаметр дренажного провода 0,45 ± 0,01 мм
Диаметр внутреннего кабеля 5,5 ± 0,04 мм
Толщина внешней оболочки 0,8 ± 0,05 мм
Радиус изгиба (монтаж / экспл.) 10/8 Ø
Температура эксплуатации -20°С – +60°С

  12 пар 16 пар 24 пары
Макс. растягивающее усилие 140 Н 220 Н 300 Н
Внешний диаметр кабеля (ном.) 14,0 мм 16,0 мм 27,0 мм
Вес 1 км кабеля (ном.) 162 кг 207 кг 614 кг


Электрические характеристики

Диапазон частот 1–100 МГц
Волновое сопротивление 100 ± 15 Ом
Электр. сопротивление жилы (при 20°С) 95 Ом/км
Омическая асимметрия жил в паре ≤ 5%
Сопротивление изоляции жил ≥ 5 ГОм·км
Электрическая емкость рабочей пары ≤ 56 пФ/м

Характеристики

Бренд Hyperline
Тип F/UTP
Размер 0,8 ± 0,05 мм
