Кабель витая пара (U/UTP), 10/25/50/100 пар, категория 3, solid, PE

Кабель витая пара (U/UTP), 10/25/50/100 пар, категория 3, solid, PE
  • Исполнения на 10 / 25 / 50 / 100 пар
  • Оболочка из полиэтилена черного цвета
  • Стойкость к УФ, влаге, низкой температуре
  • Пучки витых пар разделены бандажной лентой
  • Поддержка 10 Мбит/с на частоте до 16 МГц
  • Однопроволочные жилы: 0,51 мм (24 AWG)
В корзину В корзине
Задать вопрос

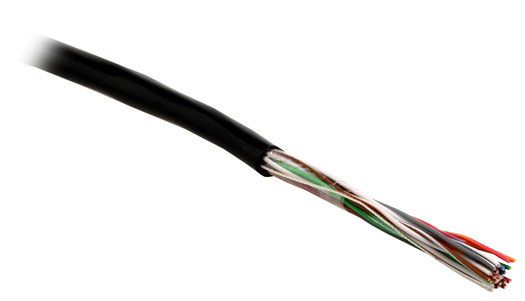

10 пар




1 – Внешняя оболочка
2 – Рипкорд
3 – Защитная оболочка
4 – Полимерная лента
5 – Витая пара solid

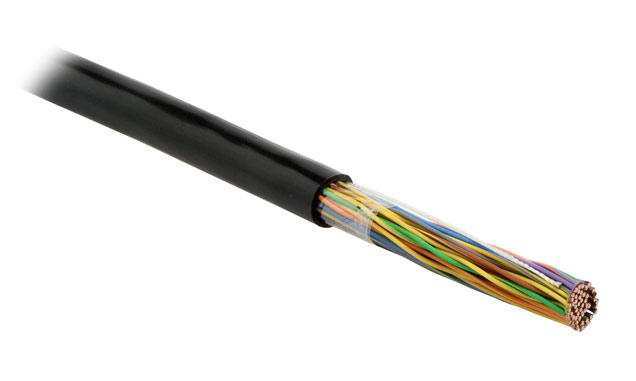

25 пар




1 – Внешняя оболочка
2 – Рипкорд
3 – Защитная оболочка
4 – Полимерная лента
5 – Витая пара solid

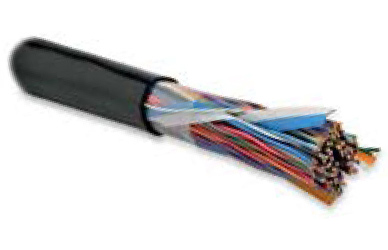

50 пар




1 – Внешняя оболочка
2 – Рипкорд
3 – Защитная оболочка
4 – Полимерная лента
5 – Витая пара solid

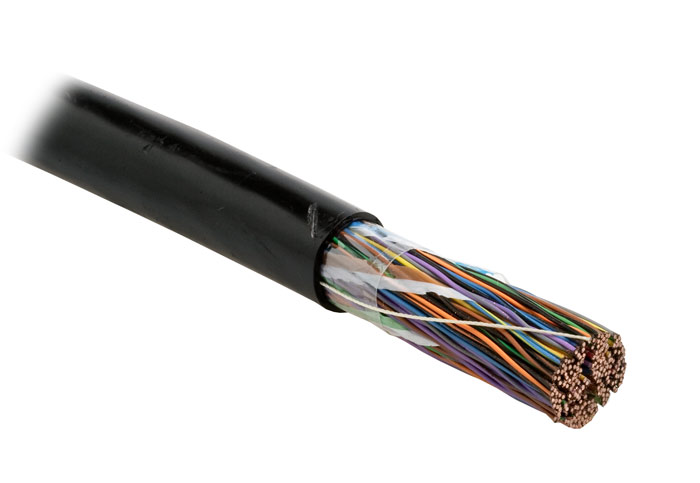

100 пар




1 – Внешняя оболочка
2 – Рипкорд
3 – Защитная оболочка
4 – Полимерная лента
5 – Витая пара solid





U/UTP, 24 AWG, 10/25/50/100 пар


Вне помещений. Прокладка телефонных линий в условиях влаги и УФ излучения. Организация соединений кроссового оборудования АТС. Применяется для прокладки в кабельной канализации, шахтах и коллекторах. Может прокладываться снаружи стен зданий и сооружений. Передача сигналов 10 Мбит/с на частоте до 16 МГц


Поддерживаемые приложения
10 Мбит/с Ethernet (10BASE-T), 100 Мбит/с Ethernet (100BASE-T4), ATM-155 Мбит/с, 100VG-AnyLAN, 4 Мбит/с Token Ring, PBX, ISDN, другие приложения кабельных систем категории 3





Информация для заказа
Партномер Описание Упаковка, м
UUTP  -C3-S24-OUT-PE-  -
(UTP10-C3-SOLID-OUTDOOR
UTP25-C3-SOLID-OUTDOOR
UTP50-C3-SOLID-OUTDOOR
UTP100-C3-SOLID-OUTDOOR)
Кабель витая пара, неэкранированная (U/UTP), категория 3; 10, 25, 50, 100 пар (24 AWG), одножильный (solid), внешний, PE 500

 Число витых пар:
10, 25, 50, 100.

 Цвет кабеля:
стандартный цвет
Для заказа других цветов кабеля свяжитесь с отделом продаж.





 Длина кабеля.
При заказе целой упаковки укажите стандартный метраж. Для заказа отреза кабеля оставьте поле пустым.


Материалы и конструкция

Проводник Электролитическая медь, однопроволочный
Изоляция жил Полиэтилен высокой плотности (HDPE)
Защитная пленка Полиэстерная лента, спиральная намотка
Бандажная лента Полимерная лента, спиральная намотка
Внешняя оболочка Светостабилизированный полиэтилен (PE)


Технические характеристики

Число витых пар 10 пар 25 пар 50 пар 100 пар
Разделение витых пар в пучки 4 пучка: 2х13 + 2х12 4 пучка: 4х25
Диаметр проводника (жилы) 0,51 мм (24 AWG) 0,51 мм (24 AWG) 0,51 мм (24 AWG) 0,51 мм (24 AWG)
Диаметр жилы по изоляции 0,9 ± 0,02 мм 0,9 ± 0,02 мм 0,9 ± 0,02 мм 0,9 ± 0,02 мм
Толщина внешней оболочки 0,8 ± 0,1 мм 1,0 ± 0,1 мм 1,0 ± 0,1 мм 1,0 ± 0,1 мм
Макс. шаг скрутки витых пар 100 мм 100 мм 150 мм 150 мм
Макс. растягивающее усилие 80 Н 180 Н 380 Н 960 Н
Мин. радиус изгиба (монтаж) 10 Ø 10 Ø 10 Ø 10 Ø
Температура эксплуатации -40°С – +50°С -40°С – +50°С -40°С – +50°С -40°С – +50°С
Внешний диаметр кабеля (ном.) 8,7 мм 11,6 мм 15,5 мм 21,5 мм
Вес 1 км кабеля (ном.) 58 кг 140 кг 273 кг 495 кг


Электрические характеристики

Диапазон частот 1–16 МГц
Волновое сопротивление 100 ± 15 Ом
Электр. сопротивление жилы (при 20°С) ≤ 93,8 Ом/км
Омическая асимметрия жил в паре ≤ 3%
Сопротивление изоляции жил ≥ 5 ГОм·км
Электрическая емкость рабочей пары   ≤ 56 пФ/м

Характеристики

Бренд Hyperline
Тип U/UTP
