Кабель для интерфейса RS-485/422, 3 пары, 22/7 AWG (0,76 мм), многопроволочные жилы (patch), SF/FTP, 100 Ом, двойная оболочка: PVC/PE (внутренний/внешний), бронированный стальной лентой (CST)

Кабель для интерфейса RS-485/422, 3 пары, 22/7 AWG (0,76 мм), многопроволочные жилы (patch), SF/FTP, 100 Ом, двойная оболочка: PVC/PE (внутренний/внешний), бронированный стальной лентой (CST)
  • Кабель для промышленного интерфейса RS-485/422
  • Броня из гофрированной стальной ленты и двойная
    оболочка гарантируют максимальную защиту
  • Экран SF/FTP: тройной (фольга + фольга + оплетка)
  • Износостойкая внешняя оболочка из полиэтилена PE
  • Может прокладываться непосредственно в грунт
  • Многопроволочные жилы 0,76 (7х0,254) мм (22 AWG)
В корзину В корзине
Задать вопрос


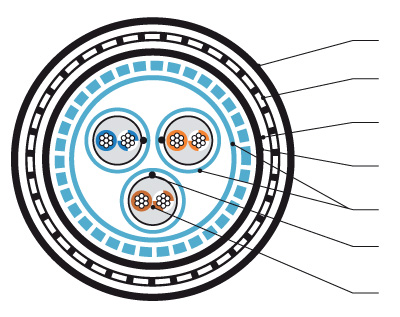

Кабель интерфейсный sf-ftp-22-awg броня cst

1 - Внешняя оболочка
2 - Броня из стальной ленты
3 - Внутренняя оболочка
4 - Экран-оплетка
5 - Экран-фольга
6 - Дренажный провод
7 - Витая пара patch



Описание конструкции

3 витые пары, 22 AWG (0,76 мм), многопроволочные жилы (7х0,254) из меди, изоляция жил из вспененного полиолефина, индивидуальный экран из алюминиевой фольги, дренажный провод для каждой витой пары, общий экран из алюминиевой фольги и медной оплетки (покрытие 85%), внутренняя оболочка из поливинилхлорида (PVC), броня из гофрированной стальной ленты, внешняя оболочка из полиэтилена, устойчивого к УФ излучению (PE)

Цветовая кодировка жил

  • Проводники витых пар 1– 3 Черный-Белый, Черный-Красный, Черный-Зеленый


SF/FTP, 22/7 AWG (PVC/PE + стальн. броня)

Внутри и вне помещений. Промышленный кабель высокой помехозащищенности с волновым сопротивлением 100 Ом, с двойной оболочкой, бронированный. Применяется для передачи низкочастотных сигналов, реализации функций управления и контроля в сетях на основе промышленного интерфейса RS-485/422. Подходит для прокладки в кабельной канализации, шахтах и коллекторах. Может прокладываться непосредственно в грунт.

Внешняя оболочка кабеля изготовлена из светостабилизированного полиэтилена, устойчивого к воздействию влаги и УФ излучения, с повышенной стойкостью к механическим воздействиям, а это значит, что кабель идеален для прокладки вне помещений.





Информация для заказа
Партномер
Описание
Упаковка, м
RS-S/SF3-A-PE
Кабель для интерфейса RS-485/422, 3x2x22 AWG (0,76 мм/7х0,254 мм), многопроволочные жилы (patch), SF/FTP, 100 Ом,
двойная оболочка, бронированный стальной лентой (CST), внутренний/внешний (-20°C – +70°C), PE (UV), черный
100, 500




Проводник Луженая медь, многопроволочный
Изоляция жил Вспененный полиолефин (FPO)
Экран-фольга Индивидуальный: алюминизированная полиэстерная пленка, покрытие 100%
Дренажный провод Луженая медь, многопроволочный
Экран-фольга Общий: алюминизированная полиэстерная пленка, покрытие 100%
Экран-оплетка Общий: оплетка из медных луженых проволок, покрытие ≥ 85%
Внутренняя оболочка Поливинилхлорид (PVC)
Бронирование Гофрированная стальная лента (CST)
Внешняя оболочка Светостабилизированный поливинилхлорид, не распространяющий горение, устойчивый к воздействию УФ излучения, обладающий повышенной морозостойкостью и механической прочностью (PVC)

Технические характеристики

Число витых пар 3 пары
Диаметр проводника (жилы) 0,76 (7х0,254) мм (22 AWG)
Номинальное сечение жилы 0,33 мм2
Диаметр жилы по изоляции 2,13 мм ± 0,05 мм
Диаметр дренажного провода 0,76 (7х0,254) мм (22 AWG)
Толщина внутренней оболочки 0,6 ± 0,05 мм
Толщина бронирования 0,15 ± 0,02 мм
Толщина внешней оболочки 1,3 ± 0,05 мм
Радиус изгиба (монтаж / экспл.) 200 / 150 мм
Температура эксплуатации -20°С – +70°С
Внешний диаметр кабеля (ном.) 13,3 мм
Вес 1 км кабеля (ном.) 190 кг

Электрические характеристики

Диапазон частот 100-10000 кГц
Волновое сопротивление на частоте 1 МГц 100 ± 20 Ом
Электр. сопротивление жилы при 20°С ≤ 59 Ом/км
Омическая асимметрия жил в паре ≤ 2%
Электрическая емкость рабочей пары ≤ 45 пФ/м
Скорость распространения сигнала ≥ 76%
Макс. кратковременное напряжение 300 В (RMS)
Сопротивление изоляции жил ≥ 4 ГОм·км
Испытательное напряжение (перем. ток) 500 В/1 мин.
Коэффициент затухания
при 20°С на частоте
100 кГц ≤ 6 дБ/км
200 кГц ≤ 9 дБ/км
500 кГц ≤ 14 дБ/км
1000 кГц ≤ 19 дБ/км
10000 кГц ≤ 54 дБ/км


Характеристики

Бренд Hyperline
Тип SF/FTP
Размер 13,3 мм
